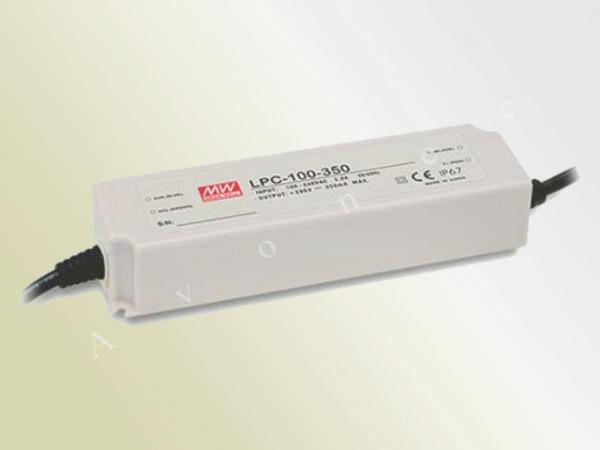

Konstantstromquelle für 3W, 5W und 10W High Power LEDs der Marke MeanWell - LPC-100-700
Diese Konstantstromquelle eignet sich für große Projekte mit unseren 3W, 5W oder 10W High Power LEDs.
Das besondere an einer Konstantstromquelle ist, dass Sie die LEDs direkt in Reihe schalten können. Sie benötigen keine Vorwiderstände und können die Farben alle nach Herzenswunsch mischen!
! VORSICHT Lebensgefahr !
Sehr hohe Ausgangsspannung! Berühren Sie niemals offene Leitungen oder die angeschlossenen LEDs im Betrieb! Gleichspannungen über 120V können lebensgefährlich sein!
Technische Daten im Überblick
|
Strom
|
700mA
|
|
Ausgangsspannung
|
72V - 143V
|
|
Leistung
|
100,1W
|
|
Eingangsspannung
|
90 V - 264 V AC
127 V - 370 V DC
|
|
Frequenzbereich
|
47Hz - 63Hz
|
|
Effizienz
|
90 %
|
|
Betriebstemperaturbereich
|
-40°C … +80°C
|
|
Isolationsspannung (I/P-O/P)
|
3000V
|
|
Gewicht
|
610g
|
|
Abmessungen (L x B x H)
|
190 x 52 x 37 mm
|
Überlastschutz durch Strombegrenzung, auto recovery
geschützt gegen Kurzschluss, Überlast, Überspannung
Schutzart: IP67 für Innen- und Außenanwendungen
fixierter Ausgangsstrom
für LED- und Beleuchtungsanwendungen
Marke:MeanWell
Ausführung: Konstantstrom
Anschlüsse: Lose Kabel
Wichtig!
Achten Sie darauf, dass die Mindestspannung von 72 V nicht unterschritten wird!
Und selbstverständlich 143V nicht überschreiten!
Je nach Farbe haben die LEDs unterschiedliche Betriebsspannungen.
Als Faustformel können Sie sich die Anzahl der LEDs anhand folgender Werte (für 3W LEDs) berechnen:
UV, blau, königsblau, grün, alle weißen 3,6V
gelb, orange, rot, tiefrot 2,6V
IR 2,2V
Beispiel: 1 orange, 2 blaue=> 1 x 2,6V + 2 x 3,6V = 9,8 V (zu wenig LEDs)
